埃美柯管道倒流防止器

简要描述:埃美柯管道倒流防止器介绍:HS41X-A型安全型防污隔断阀是在两个止回阀之间加一个排水器···

  • 型号:
  • 价格:
  • 时间:2023-08-17
  • 浏览:224

详细资料:

埃美柯管道倒流防止器介绍:

HS41X-A型安全型防污隔断阀是在两个止回阀之间加一个排水器组成。排水器上腔用高压软管与止回阀阀前端连接。第一、二级止回阀主要有阀体、阀盖、阀瓣、密封垫、弹簧等组成。排水器主要由阀体、阀盖、隔膜、阀瓣、密封板、阀芯、阀座、弹簧等组成。HS41X-16普通型防污隔断阀为多个止回密封串联组成。

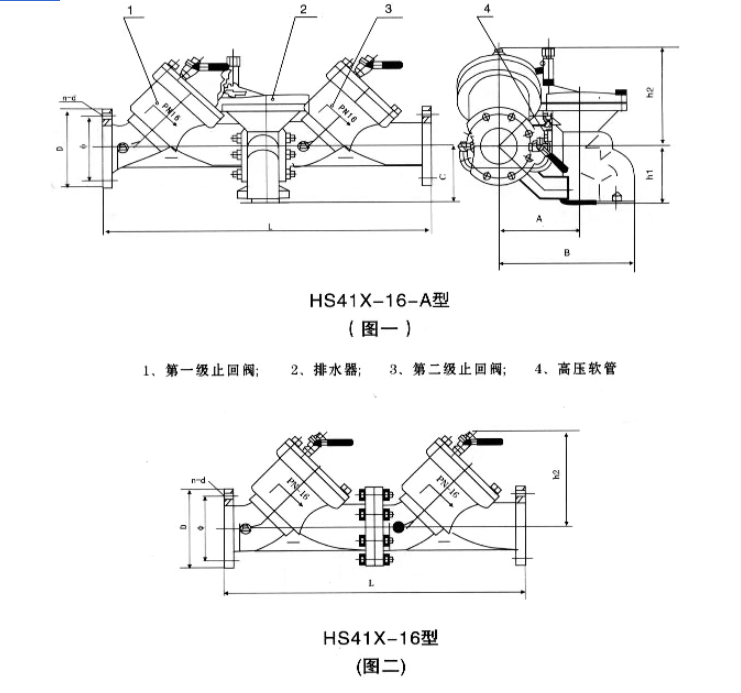

埃美柯管道倒流防止器结构图:

埃美柯管道倒流防止器结构图


埃美柯管道倒流防止器链接尺寸:

型号

DN

16-AL

16-L

D

φ

n-d

h2

HS41X-16A

HS41X-16

50

455

410

165

125

4-φ18

190

65

480

430

185

145

4-φ18

200

80

570

500

200

160

8-φ18

225

100

710

640

220

180

8-φ18

248

125

800

730

250

210

8-φ18

276

150

910

830

285

240

8-φ23

308

200

1090

1000

340

295

12-φ23

356

250

1315

1200

405

355

12-φ25

410

300

1475

1360

460

410

12-φ25

485

350

1690

1560

520

470

16-φ25

528

400

1860

1720

580

525

16-φ30

595

500

2120

1960

715

650

20-φ34

665

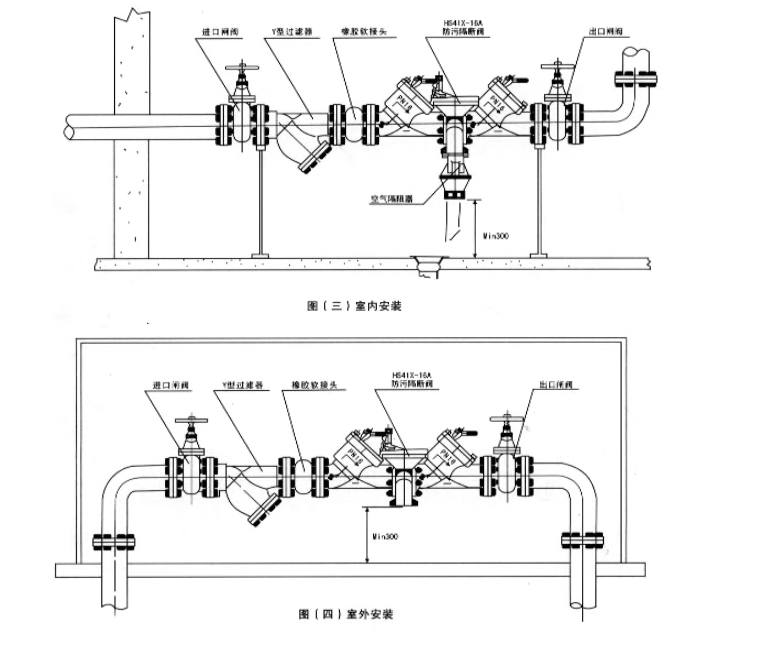

埃美柯管道倒流防止器安装示意图:

埃美柯管道倒流防止器安装示意图
